La versión más pequeña de tarjetas compatibles con Arduino, pero tan potente como un Arduino Uno, especialmente diseñado para los proyectos donde el tamaño es un factor limitante.

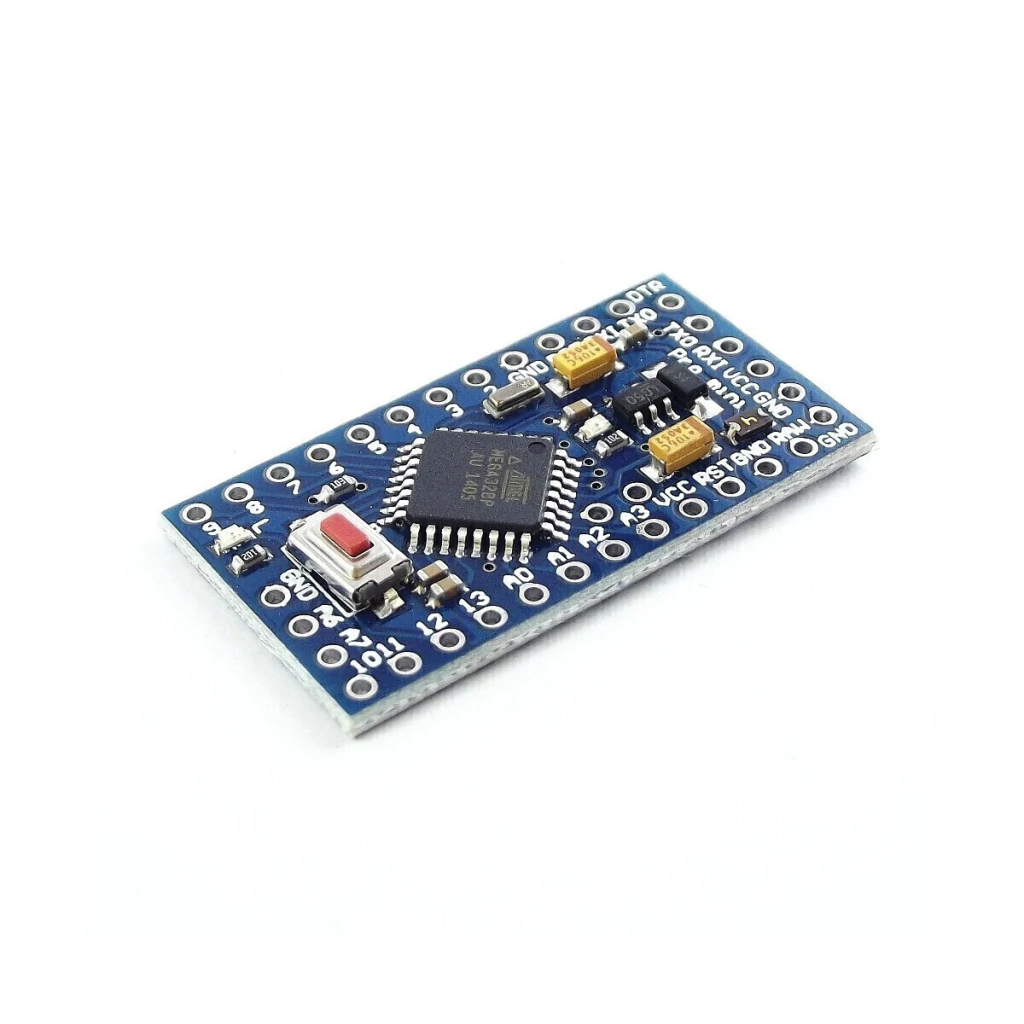

Arduino es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y multiples aplicaciones. El Arduino Pro Mini es una pequeña tarjeta de desarrollo Arduino diseñada para trabajar en protoboard o proyectos wearable (uso en ropa) donde el factor espacio es prioritario. Posee el microcontrolador ATmega328P, el mismo microcontrolador del Arduino Uno y Nano. El Arduino Pro Mini fue diseñado por SparkFun Electronics (USA) con la idea de hacer la placa Arduino más pequeña y económica posible.
Pro Mini 5V cuenta con 14 entradas/salidas digitales (6 pueden usarse como salidas PWM), 8 entradas análogas (igual que un Arduino Nano), y un cristal oscilador de 16 MHz. Incluye un regulador de voltaje de 5V en placa. Cuenta con un botón Reset, power led y 1 led de propósito general.
NOTA: Necesita una interface USB-Serial TTL para ser programado, recomendamos utilizar módulo CP2102 (No incluido), tambien lo tenemos a la venta, aquí.
ADVERTENCIA: NO alimentar el Arduino Pro Mini con más de 9 voltios (Pin RAW), ni tampoco alimentarlo al revés, ya que esto prodria dañarlo.
ESPECIFICACIONES TÉCNICAS:
Modelo: Pro Mini 328 - 5V/16MHz
Microcontrolador: ATmega328P (8-bit)
Voltaje de operación: 5V DC (VCC)
Voltaje de alimentación: 6V - 9V DC (Pin RAW)
Pines digitales I/O: 14 (6 PWM)
Entradas analógicas: 8 (ADC 10-bit)
Corriente DC por Pin I/O: 40 mA (máx.)
Memoria FLASH: 32KB (2KB usados por el Bootloader)
Memoria SRAM: 2KB
Memoria EEPROM: 1KB
Frecuencia de Reloj: 16MHz
FUNCIONALIDADES:
LED "Power": indica el encendido
LED "L": Pin 13
Regulador de voltaje integrado en placa (5V)
Pines con espaciado de 0.1” DIP para insertarlo directamente sobre protoboard.
Pulsador de Reset
Digital I/O, 20 pines: 14(D0-D13) + 6(A0/D14-A5/D19)
PWM, 6 pines: D3, D5, D6, D9, D10, D11
Analógico ADC(entradas), 8 pines: A0 - A7
Serial UART: RX/D0, TX/D1
I2C: SCL/A5, SDA/A4
SPI: SCK/D13, MISO/D12, MOSI/D11, SS/D10
INSTRUCCIONES DE ALIMENTACIÓN:
La tarjeta Pro Mini permite optar por diferentes formas de alimentación:
PIN RAW: para voltajes de alimentación entre 6V a 9V DC, recomendado 9V.
PIN VCC: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin RAW, pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
