Monitorear tu pulso cardíaco es ahora más sencillo con la ayuda del sensor de pulso fotoeléctrico, diseñado para un fácil uso, especialmente con la plataforma Arduino. Para utilizar el sensor solo es necesario alimentarlo con un voltaje entre 3V a 5V DC y conectar la salida Analógica a la entrada analógica (ADC) de un microcontrolador como Arduino o Pic. Diseño compatible con Pulse Sensor Amped.

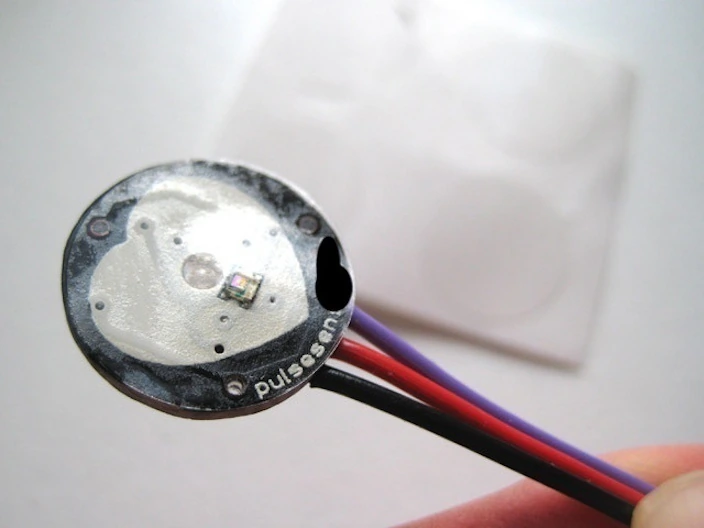

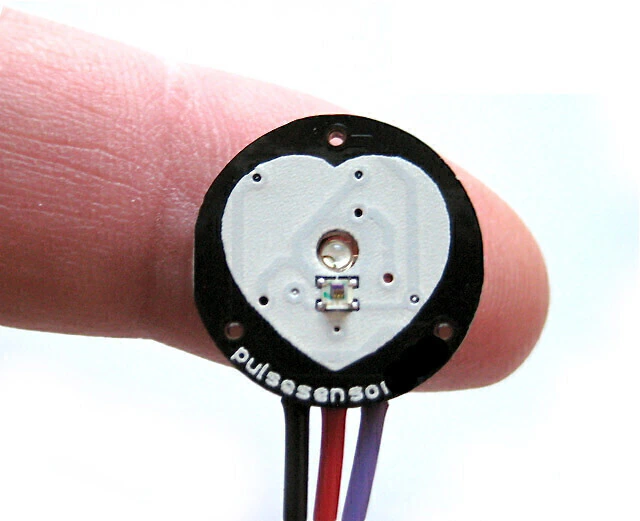

El dispositivo funciona utilizando fotopletismografía (PPG): un led de color verde emite luz que al entrar en contacto con nuestro dedo índice o el lóbulo del oído refleja cierta cantidad de luz, el flujo de sangre hace que la cantidad de luz reflejada cambie de acuerdo al pulso cardíaco. La luz reflejada es detectada por el sensor de luz APDS-9008, que convierte el flujo de luz en un voltaje analógico. Esta señal analógica es luego filtrada y amplificada en un opamp para luego entregar la señal analógica de salida del dispositivo.
ESPECIFICACIONES:
Voltaje de Operación: 3.0V – 5.5V DC
Consumo corriente: 20mA máx.
Módulo: HW-827
Sensor de luz: APDS-9008
Led verde

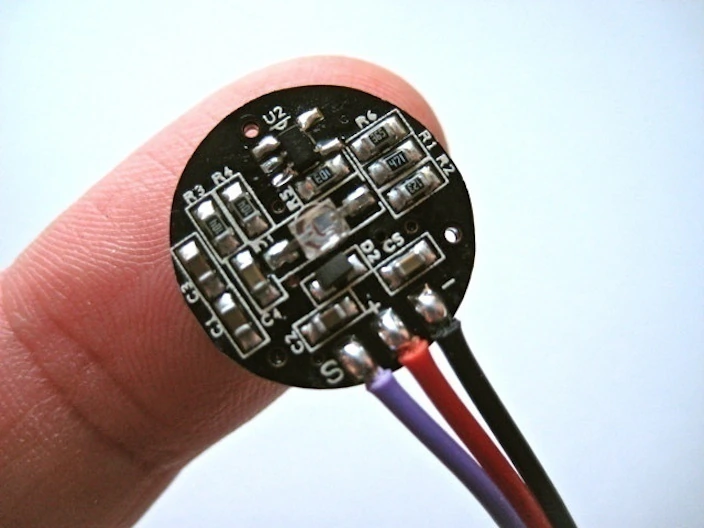

Opamp: MCP6001
Longitud de cable: 20cm
Cables: GND, VCC, Señal
Dimensiones: 15,9 mm de diámetro y 3,2 mm de espesor
CONEXION:
GND: 0V
VCC: 3.0-5.5V
SEÑAL: Salida analógica
***** INCLUYE TUTORIAL Y EJEMPLOS CON ARDUINO *****
